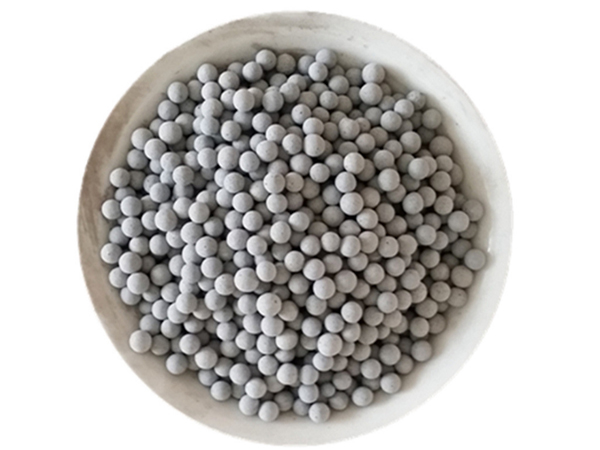

生物陶粒滤料是以粘土为主要生产原料，掺合一定比例的粘合剂、成孔剂、无机骨料经配料、搪粒成球、高温烧制、筛分等一系列工艺加工而成的类球粒状材料。其主要成份为偏铝硅酸盐，呈深褐色或灰褐色、颗粒粒径可根据不同要求生产。高效生物陶粒在物理微观结构方面表现为粗糙多微孔，其密度适中、强度高、耐摩擦、物化性能稳定、不向水体释放有毒有害物，这些特点使高效生物陶粒特别适合于微生物在其表面生长、繁殖。现代水处理工艺充分利用了这些特性，使其成为水处理特别是污水、微污染水源水生物预处理以及给水过滤技术的理想滤料。
滤料>生物陶粒滤料生产工艺流程为：
原料、辅助材料→烘干→配方→粉碎→搪粒→预干燥→烧结→冷却→筛分→计量→包装→入库
优质的滤料就具备表面粗糙易于挂膜，微孔多、比表面积大适宜微生物快速增殖。由于堆积密度适中，易于反冲洗和曝气，筒压强度高(≥4.5Mpa),能长时间经受较高的水冲击负荷。使出水水质稳定，降低运行成本。
一、生物陶粒滤料性能特点：
1.生物陶粒滤料表面多微孔，比表面积大（≥4m2/cm3），适合各类微生物的生长，在其表面能形成稳定的、高活性的生物膜，处理出水水质高。
2.生物陶粒滤料层孔隙分布均匀，克服了因滤料层孔隙分布不均匀而引起的水头损失大，易堵塞、板结的缺陷。
3.生物陶粒滤料堆积密度适中，(0.95-1.0g/ cm3）反冲洗容易进行，能耗低，反冲洗时不跑料。
4.生物陶粒滤料采用很好的粒径级配(3-5mm,K60≤1.25;4-6mm, K60≤1.38)，纳污能力强，滤料利用率高，水头损失增加缓慢，运行周期长，产水量大。
5.生物陶粒滤料强度大、耐摩擦，物理、化学稳定性高，寿命长等。目前已广泛应用于市政污水、自来水、各种工业废水及污水深度处理方面。`
生物陶粒滤料采用一段曝气生物滤池（C/N）处理城市污水，出水水质能达到污水综合排放标准（GB8978-1996）中规定的城镇二级污水征处理厂的一级标准。采用二段曝气生物滤池（C/N滤池+N滤池）处理城市污水可以起到深度处理的作用。
高效生物陶粒滤料产品规格
|
陶粒型号 |
生物陶粒滤料使用范围 |
|
8-12mm |
适用于污水生化处理中承托层或工业水过滤。 |
|
5-8mm |
适用于污水生化处理或工业废水粗过滤。 |
|
4-6mm |
适用于城市污水生化处理。 |
|
3-5mm |
适用于城市污水厂二级处理后浓度处理回用。一般可用做BAF-N池滤料，也可用于工业水过滤填料。 |
|
1-3mm |
可用于BAF-N池或DN-P滤池。适用于城市污水脱氮除磷深度处理回用，也可用于给水中微污染原水的处理和用于工业水过滤。 |
|
0.5-2mm |
可用于BAF-N池或DN-P滤池。适用于城市污水脱氮浓度处理回用，也可用于给水工艺中对污染原水的预处理和工业水过滤填料。 |
高效生物陶粒滤料技术参数表
|
项目 |
生物陶粒滤料性能与参数 |
|
|
外观 |
类球型，表面深褐色或呈灰褐色，粗糙多微孔 |
|
|
粒径 |
＜2.0mm |
≥2.0mm |
|
堆积密度 |
0.95～1.0g/cm3 |
0.95～1.0g/cm3 |
|
表观密度 |
1.4～1.8g/cm3 |
1.4～1.8g/cm3 |
|
堆积孔隙率 |
≥35% |
≥40% |
|
破损率 |
≤0.04% |
≤0.04% |
|
磨损率 |
≤3.0% |
≤3.0% |
|
比表面积 |
≥1×104 cm2/g |
≥1×104 cm2/g |
|
灼烧减量 |
<0.03% |
<0.03% |
|
不均匀系数 |
K60 ：≤1.40 |
K60 ：≤1.40 |
|
盐酸可溶率 |
≤0.10% |
≤0.10% |
|
清洁滤料的水头损失 |
<135mm/m |
<125mm/m |
|
溶出物 |
不含对人体有害的微量无素 |
不含对人体有害的微量无素 |
|
筒压强度 |
≥2.0Mpa |
≥4.5Mpa |
生物陶粒滤料技术参数表
|
指标名称 |
SiO2 |
Fe2O3 |
Al2O3 |
CaO |
MgO |
Na2O+K2O |
其它 |
|
含量（%） |
60～70 |
6～10 |
15～22 |
2～5 |
1～4 |
1～5 |
1～ |
生物陶粒滤料包装及储存：塑料编织袋包装，每袋40公斤。置于阴凉干燥处，不宜暴晒。
联系我们 / CALL US
诚信 · 务实 · 合作 · 共赢 · 与您携手共谋发展
服务热线
0371-66487877
联系人：李经理
手机：18538194999
地址：河南省郑州市巩义市
